进口电能质量产品选用指南——Power Quality Product Selection

上海太稳能源科技有限公司 021-51097358 info@timeone.com.cn

上海太稳能源科技有限公司是智能电网、清洁能源、电气控制、电能质量的知名公司,多年来一直致力于把国际先进的电力能源技术应用于中国市场

引进国外先进产品与自主开发相结合,上海太稳能源科技有限公司在国内提出了系统整体节电概念,包括了“数据计量分析—电能质量治理—设备系统节能—能源管理节能”,并首次将太阳能等分布式发电产品引入到节能行业,是用电节电与能源消费的一体化改革方案。电能质量产品、能源管理系统、节电节能产品、光伏微电网产品相结合,实现组合式智能布控,以降低用电系统不同形式的电能损失、提高整体的使用效率。

电网监测产品和电能改善产品相结合,基于工业以太网和实时监控软件组成的SICET"电能质量+能源管理"解决方案,可以帮助企业提高工厂的电能质量,提供智能化的能源管理,实现高效、安全、可靠的电力分配和使用,优化企业的能源消耗,降低能源浪费,达到节能增效的目的。

纯净电能记录仪BlackBox Pure:先进的A级电能质量分析仪内嵌PQZIP数据压缩技术,单相和三相轻质手持移动式设备,非常容易地直接插在插座上使用,可以连续记录所有的数据不需要触发阈值或记录设定。提供给民用、电力、工业和高校使用,记录信息存放在一个快速闪存里面,可以通过设备USB口连接到PC机、或者作为SD卡插在记录器连接到PC机,免费的SCADA Sapphire Express软件进行快速分析。点击查看BlackBox Pure资料>>

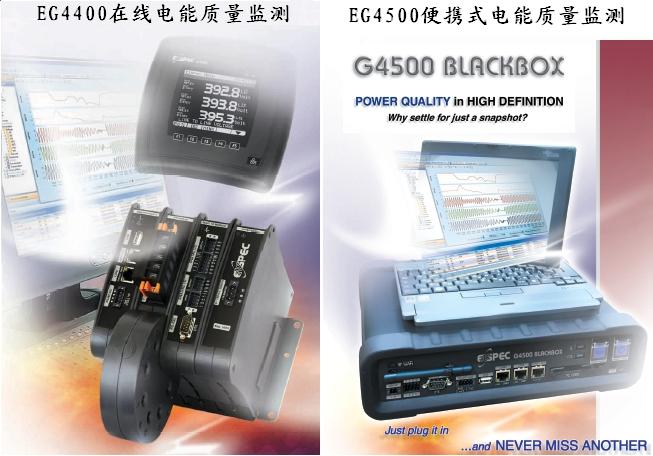

EG4000电能质量监测黑匣子:采用独特的PQZip数据压缩技术,对于电网的电能质量监测是一个革命。超过一年以上每一个20ms电网周波的1024个数据都被存储,每一个周波的数据都可以被还原、显示,不需要事件触发、没有记录被遗忘。大范围的EG4000通过GPS、或以太网进行时间同步,组成区域性的电能质量监控网络。可以独立配置在用户现场进行测试、分析、记录,解决了大量数据传输的瓶颈问题;也可以通过以太网发送到管理中心,配合专业的电能质量分析软件,进行综合的电能质量报告和数据分析。
·几年之内的、每一个周波的1024个数据都被记录 ·1:1000的数据压缩技术 ·精度超过0.1% ·每一个周波的电压、电流、谐波、闪变、电量 ·每一个周波的谐波计算,可以到511次谐波 ·高精度的10x个电压、电流的输入 ·4路电压、4路电流、3路温度输入 ·符合EN 50160、IEC 61000-4-15和其他标准 ·同一时刻250kHz采样12个通道 ·固态紧凑Flash存储 ·内部Web Server,可以提供B/S远程监控 ·内部OPC Server,可以提供给SCADA系统 ·方便的安装和显示,一个/多个本机对一个显示 ·多个快速以太网接口 ·USB和RS-485端口 ·外形尺寸(在线式200*200*170mm,长*宽*厚)
EG4000每周波1024个数据的连续采样功能,可以记录电压波动、闪变、间谐波等瞬态数据,进行异常电能质量现象的测量、分析。相比于故障录波仪,EG4000具有连续故障录波、以及电能质量监控的多种功能。电能质量的许多故障很多时候是不可预知的,特别是大范围电能故障很多情况下找不到原因,EG4000被国内外的专家评价为“电能质量监测的黑匣子”。
点击查看EG4000电能质量黑匣子资料>>

PowerMeter高级电能表:是配备高级电能质量分析功能的紧凑型多功能三相电能表和计费表。该分析仪专为满足以下广泛用户的需要而研发:变电站操作员、电能系统集成商、发电机用户、工业和商业能源消费者。这些分析仪适用于需要高性能电能监测和根本原因分析的整个应用范围。
PowerMeter可让供应商和消费者监测输出或输入电能的质量。这使得电能供应商能够及时准备纠正措施,并帮助消费者防止由电能质量问题引起的设备损坏。两个独立的通信端口允许本地和远程数据获取。
·电压、电流(包括中性电流)、功率、电能、功率因数、频率、电压/电源不平衡、负荷曲线 ·多种电价计费表、内置分时 (TOU) 电价可满足任何计费要求 ·高级电能质量分析,监测、统计和报告符合 EN50160、IEEE1159 或GOST 13109 标准 ·带有波形记录的电能质量事件记录,使用 6 通道进行记录(3 路电压输入、3 路电流输入),带波形的电压跌落、浪涌、中断和瞬态记录 ·电能质量事件/数据记录,可记录超过 100 个参数,记录带实时时间戳的参数 ·警报和控制功能,16 个可编程设定点,2 路可编程的继电器输出,3A、250V,2 路数字输入 ·2 个独立的通信端口(RS-232 /422/485、调制解调器、以太网、Profibus DP、GPRS)·双面板安装:4" 圆形;方形 96x96 DIN,尺寸:5*5*5.6"/127*127*143mm,(高*宽*厚)
软件全面分析:历史或当前数据记录、分相或三相趋势图、数据记录或波形随时间变化的趋势图、基于用户选择的参数或限值的趋势图、谐波频谱、谐波功率方向、为 HV 和 LV 应用提供 EN50160 对照表、为 HV 和 LV 应用提供 G5/4 对照表、矢量分析/相量图、自动电能质量和故障分类、在单张图表中同步多个设备的波形、ITI (CBEMA) 曲线、自动分类和过滤功能、上传 TOU 设置、使用可变设定点上传、使用可变设定点警报、Delta 测量。
点击查看PowerMeter高级电能表资料>>

Equalizer动态补偿:国际先进的动态补偿产品,在业内真正做到5-20ms投切全部电容器组。经过国际第三方测试证实,对于电压降落和闪变的补偿,Equalizer是现有产品中最为快速的。Equalizer动态无功功率补偿装置的响应时间通过中国国家电控配电设备质量监督检验中心测试检验(检验报告编号为98电检116—2)。补偿装置从网络检测、运算(控制器部分)到电子开关触发可控硅模块、直至投切电容器组实现无功补偿,总的响应时间≤20ms。
Equalizer产品使用当今最新的电子开关投切电容器组,电容器的导通和关断在零电流的时候进行,这样避免了传统的接触器投切电容器组带来的浪涌电流,延长了动态补偿系统的寿命。
Equalizer能有效改善用电负荷的功率因数,具有显著的节能效果;同时在TSC系统中采用特定的电感器,可有效防止谐波放大、有效吸收大部分谐波电流,达到谐波治理的目的。
1.使用电子开关元件快速投/切电容器组;2.对电网的每一周波进行无功功率补偿(总响应时间5~20ms);3.进行节能降耗;4.防止电压跌落和闪烁;5.滤除谐波;6.防止灵敏电子设备的损坏;7.即使在有谐波的场合仍能精确控制功率因数;8.独特的扫描功能,显著降低电容器及电抗器的温升;9.延长开关器件及电容器的使用寿命;10.内设三相网络分析仪,测量包括谐波在内的所有电网参数;11.独特的自诊断和综合图文报表功能;12.适于实时应用场合,如电焊机、电动机启动、精密电子仪器设备等;13.提高区域发电机系统带负荷能力,如柴油发电机、风力发电站等。
点击查看Equalizer动态补偿资料>>

KingWave系列有源滤波器:进行电网谐波治理,可以通过实测数据确定补偿电流,或通过配电系统详细信息(变压器、负荷情况等)计算补偿电流,依靠电力电子装置,在检测到系统谐波的同时产生一组和系统幅值相等、相位相反的谐波向量,可以抵消掉系统谐波,使其成为正弦波形。KW系列有源滤波除了滤除谐波外,还可以动态补偿无功功率。
基本参数:
同时滤除2-50次谐波或补偿用户指定次数谐波
响应时间<300 μs,全响应时间<10ms
可选择特定次数谐波补偿
谐波、无功及不平衡负载三种补偿模式
>97%工作效率,损耗小
3DSP+CPLD全数字控制方式
三电平逆变电路
快速FFT及瞬时无功两种算法模式
模块化设计,系统稳定,可承受-40%-+20%电压波动
3.8英寸全功能液晶监控系统,并具PC端增强软件
点击查看KingWave有源滤波器资料>>

PQSCADA—Expert电能管理软件:提供全面的电能管理、计量、需量响应、电能质量分析和发电机控制能力。可用于作为在线服务(SaaS的软件服务),或作为一个单机的套件(Pro软件)。功能特色:人性化的界面、基于Web界面、客户化的图表功能、个性化的信息显示板、用户定义的图形和主题;事故及警报、远程设备设置、可实现与第三方系统应用的对接整合(BMS、SCADA)、不同的输出报告格式(Excel、PDF,etc.)、客户化的访问权限管理。
同时查看、控制、分析和监控多个计量监测设备,经过准确的时间同步、无限量的数据被区域内的监测设备收集,可以进行处理和分析,对连续一年的工厂用电情况和出现的反常现象进行分析。
电能质量分析——波形分析;事件记录;符合性报告;谐波分析。
实时和历史数据的显示——电力数据;最大需求;数据记录。
能源消耗——正反电能及总电能;费率电能数据。
分支计量——动态电价定义;精确费用计算;发票产生。
需求响应——计算设备损耗和能源分布;自控发电机运营。
先进汇总报告——计划报告;多维的比较报告;为客户量身定做报告;打印、输出、储存和发送报告。

SICET工厂能耗信息化管理系统:利用计算机技术、网络技术、云计算技术有机的结合,通过对重点能耗设备实时监测、数据诊断处理、运行参数诊断评估建立一个对企业能效信息完整的评估体系和考核体系,用来优化企业的能源消耗,降低能源浪费,达到节能增效的目的。
由数据采集系统、数据处理系统、控制中心人机界面监测系统、专家诊断分析评估系统、历史记录信息查询、数据设置工具、WEB能效管理信息发布系统组成。
整个系统基本分为三层:能效数据采集层、网络通信层、中心管理层。
数据采集层是对各种能耗设备点进行能耗数据监测,包括对耗电、耗水、耗热、耗气信息参数进行采集。
电能能耗参数有电流、电压、四象限功率、功率因数、电度、电能质量参数等。
水能能耗参数有水速、进水量、排水量、水位高度等。
气能能耗参数有压力、密度、温度、累积气量等。
热能能耗参数有进口温度、出口温度、流速、流量、累积热量等。
网络传输层是通过专用网络、光纤、工业以太网、无线微波等多种通信方式将现场采集到能耗参数数据传送到数据采集服务器。
中心管理层包括数据采集服务器、数据库服务器、WEB服务器、路由器等设备组成。
点击查看SICET工厂能耗信息化管理系统资料>>

上海太稳能源科技有限公司是“电气能源+大宗商品+国际项目”的知名公司,征求产品销售合作、工程项目合作。联系我们 info@timeone.com.cn ,021-51097358。

Conventional Energy, Clean Energy, Bulk Commodity, International Project.
